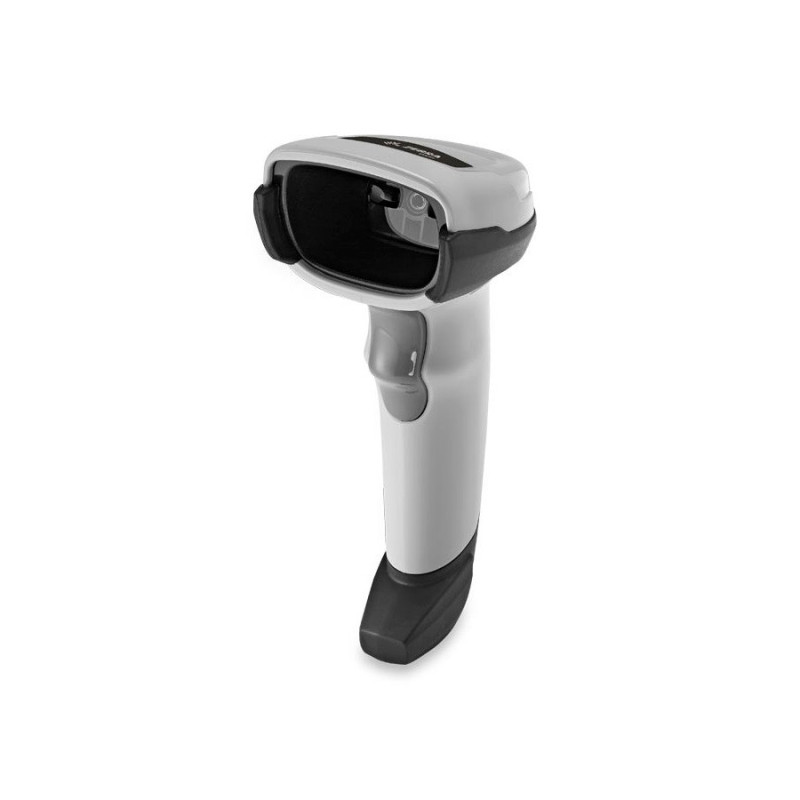

LECTORES DE IMÁGENES DE MANO SERIES DS2200
HOJA DE ESPECIFICACIONES DEL PRODUCTOFácil de implementar
Preconfigurado y listo para usar
Debido a que los ajustes predeterminados están optimizados para la
mayoría de las aplicaciones de escaneo, puede utilizar el lector de
imágenes Series DS2200 de inmediato, sin necesidad de configu-
rarlo.
Cables de detección automática de host
Simplemente conecte la Series DS2200 al punto de venta (POS, por
sus siglas en inglés) y el host y los cables de detección identificarán
automáticamente la interfaz y conectarán el lector de imágenes, lo
que simplifica y reduce el tiempo de instalación.
Lectores de imágenes de mano Series DS2200
Integración sencilla con POS basados en tabletas
La Series DS2200 ofrece todas las características necesarias para
incorporar escaneo de alta calidad a POS basados en tabletas. El
cable Micro USB es una alternativa asequibles a las bases. Además,
gracias a nuestras herramientas simplificadas para el desarrollo de
aplicaciones, puede configurar y actualizar fácilmente los dispositi-
vos Series DS2200 desde la tableta.
Impleméntelo en cualquier parte del mundo
La Series DS2200 se puede implementar fácilmente en todo el mun-
do porque es compatible con 90 teclados internacionales.
Personalice fácilmente los ajustes con 123Scan
Este software complementario es tan intuitivo que hasta una
persona que lo usa por primera vez podrá configurar el lector de
imágenes Series DS2200. La interfaz mediante asistente facilita
la integración de todos los ajustes en un solo código de barras de
programación, lo que le permite configurar sus dispositivos con un
solo escaneo.
Compatibilidad con versiones anteriores con cables de la Series
LS2208 de Zebra
Si actualmente usa los escáneres 1D LS2208 de Zebra, puede usar
los mismos cables universales con la línea Series DS2200, lo que le
permite aprovechar su actual inversión en accesorios y minimizar los
costos de actualizar a un lector de imágenes 1D/2D.

Características físicas
Dimensiones DS2208 con cable:
6,5 in Al x 2,6 in A x 3,9 in P
16,5 cm Al x 6,6 cm A x 9,9 cm P
DS2278 inalámbrico:
6,9 in Al x 2,6 in A x 3,5 in P
17,5 cm Al x 6,6 cm A x 9,0 cm P
Base de presentación:
2,8 in Al x 3,7 in An x 4,8 in P
7,2 cm Al x 9,4 cm A x 12,2 cm P
Peso DS2208 cableado: 5,7 oz / 161,6 g
DS2278 inalámbrico: 7,5 oz / 214 g
Base de presentación: 5,2 oz/151 g
Rango de voltaje de
entrada
DS2208/DS2278 y base: alimentación del host de
4,5 a 5,5 V CC; suministro de energía externa de 4,5
a 5,5 V CC
Corriente Corriente de funcionamiento del DS2208 con
cable
Tensión nominal (5,0 V): 250 mA (típico).
(Nota: Enfoque automático e iluminación cuando se
adquiere
la imagen)
Corriente en espera (inactivo) del DS2208 con
cable a
Tensión nominal (5,0 V): 150 mA (típico).
(Nota: Enfoque automático activado.)
Base de presentación y cable Micro USB:
500 mA (típico) USB estándar; 1100 mA
(típico) USB BC 1.2
Color Blanco nova, negro crepúsculo
Interfaces de host
compatibles
USB, RS232, cuña de teclado, TGCS (IBM)
46XX a través de RS485
Compatibilidad con
teclados
Admite más de 90 teclados internacionales
Indicadores para el
usuario
Indicador de decodificación directa; indicadores LED
de decodificación correcta;
indicadores LED posteriores; alarma (tono y
volumen ajustables)
Características de rendimiento
Tolerancia al movi-
miento (de mano)
Hasta 5 in/13 cm por segundo para UPC de 13 mil
Velocidad de pasada
(manos libres)
Hasta 30,0 in/76,2 cm por segundo para UPC de
13 mil
Fuente de luz Patrón de enfoque: LED ámbar lineal de 624 nm
Iluminación (2) LED superrojo de 645 nm
Campo visual del
lector de imágenes
32,8° H x 24,8° V nominal
Sensor de imágenes 640 x 480 píxeles
Contraste de impre-
sión mínimo
Diferencia reflectante mínima del 25 %
Tolerancia de sesgo/
inclinación/rotación
+/- 65°; +/- 65°; 0-360°
Resolución mínima del
elemento
Code 39 - 4,0 mil; Code 128 - 4,0 mil;
Data Matrix - 6,0 mil; Código QR - 6,7 mil
Entorno del usuario
Temperatura de funcio-
namiento
Lectores de imágenes DS2208/DS2278:
De 32.0° a 122.0° F/De 0.0° a 50.0° C
Base de presentación:
De 32.0 °F a 104.0 °F/de 0.0 °C a 40.0 °C
Temperatura de alma-
cenamiento
De -40,0 °F a 158,0 °F/De -40,0 °C a 70,0 °C
Humedad Del 5 % al 95 % de humedad relativa, sin conden-
sación
Especificaciones de la Series DS2200
